HC85高速电机控制器
● 大功率输出能力
持续输出电流85A，额定容量50kVA，可应用于120kW燃料电池系统的空压机控制器；
● 高速输出能力
0~2500Hz输出频率范围；针对1对极电机可达到150krpm的转速驱动能力；
● 优异EMC指标
满足GB/T 18655 -2018 Class 3；
优异的电机电流谐波抑制技术可有效控制电机温升；
● 性能优异
正弦波无传感器FOC控制，启动过程顺滑柔畅，转速控制精准平顺；
高性能32位处理器，加速率可实时设置，速转速指令响应快速精准；
调速性能方面的优势，调速响应快，速度控制精准；
● 多重保护，加倍安全
具有启动保护、温度保护、电流保护、输入电压异常保护、过负荷保护、通信校验及丢失保护；
丰富的设定参数，分级故障处理策略。
|
项目 |
参数 |
|
产品信息 |
|
|
产品型号 |
HC85-D750-N |
|
输入电压 |
|
|
额定电压 |
550Vdc |
|
工作电压范围 |
200～750Vdc |
|
高压输出 |
|
|
持续电流 |
85Arms |
|
额定功率 |
50kW |
|
频率范围 |
0-2500Hz |
|
辅电输入 |
|
|
输入电压范围 |
9～36V |
|
通信 |
|
|
通讯方式 |
CAN通讯 |
|
协议定制 |
具备 |
|
保护 |
|
|
输入欠压保护 |
具备 |
|
输入过压保护 |
具备 |
|
输出过流保护 |
具备 |
|
控制器过载保护 |
具备 |
|
控制器过温保护 |
具备 |
|
低速保护 |
具备 |
|
电机过温保护 |
具备 |
|
CAN通讯故障保护 |
具备 |
|
高压互锁功能 |
具备 |
|
系统 |
|
|
控制器最大效率 |
≥97% |
|
速度控制精度 |
±0.2% |
|
加速度控制范围 |
0-1000 Hz/s |
|
转速响应时间 |
≤100ms |
|
预充电功能 |
具备 |
|
主动放电 |
＜1s，＜60V |
|
被动放电 |
＜60s，＜60V |
|
耐压 |
≥3500VDC，1min，无击穿 |
|
电机温度传感器 |
PT100/PT1000 |
|
工作温度范围 |
-40～85℃ |
|
存储温度范围 |
-40～85℃ |
|
最高海拔 |
3500m |
|
防护等级 |
IP67 |
|
冷却剂类型 |
水/乙二醇 50/50混合物 |
|
冷却介质温度 |
-40℃～70 ℃ |
|
冷却介质流量 |
6L/min |
|
最大冷却剂压力 |
250kPa |
|

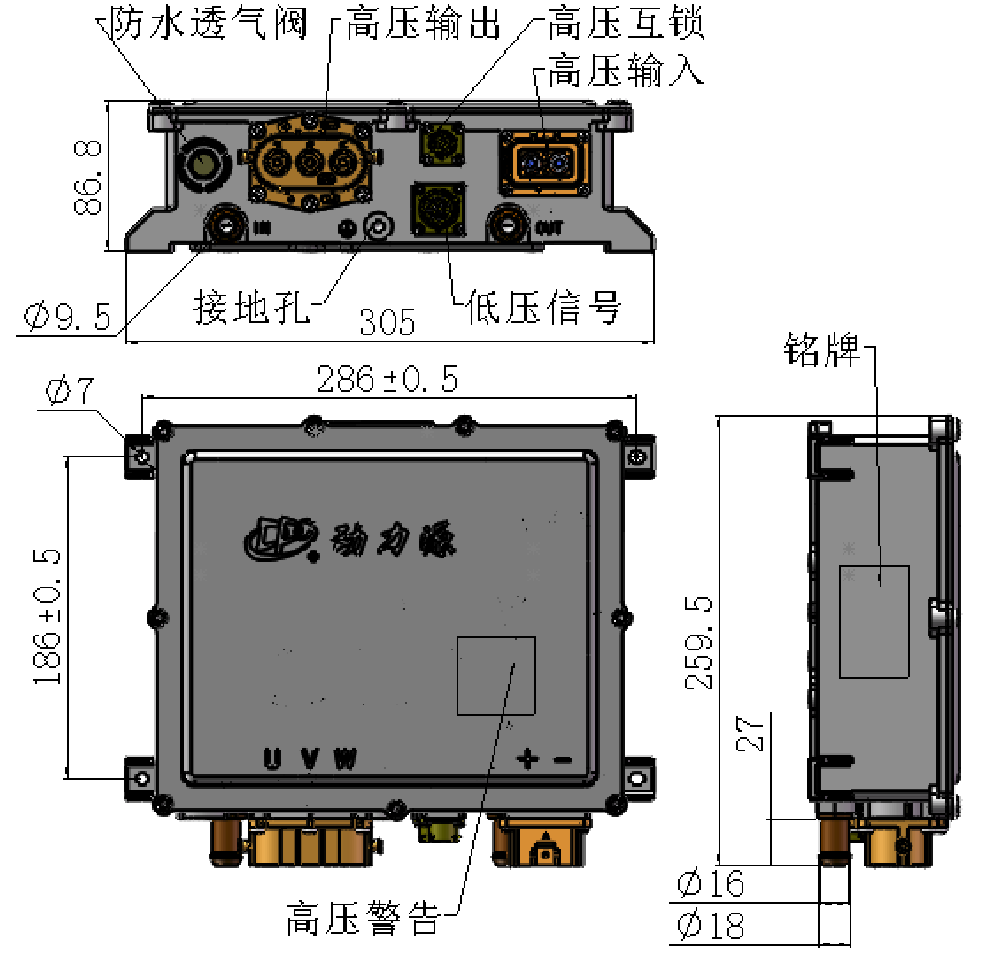

包络尺寸(长×宽×高） |
305×259.5×86.8mm |
