产品特点
单片电压高精度测量;
CAN2.0B数字接口可靠性输出;
支持网络多节点程序刷新;
具备电堆单片阻抗测量;
按照汽车电子标准设计,高可靠性;
高集成度、体积小、适用系统多样化;
环境适应性好,耐高温、耐盐雾、耐湿热;
项目 |
参数 |
产品信息 |
|
产品版本 |
V1.0 |
产品型号 |
CVM220-N-A1 |
供电范围 |
|
输入电压范围 |
9-32VDC,36V@1h |
参数指标 |
|
通道数量 |
220 |
电压范围 |
-5~5VDC |
精度 |
<10mV |
采集周期 |
150ms |
绝缘电阻 |
≥20MΩ@1000V |
湿度 |
5-100%RH |
温度 |
-40~105℃ |
海拔高度 |
≥2000m |
防护等级 |
IP67 |
阻燃等级 |
V-0 |
通信 |
2 路 CAN 250/500kps |

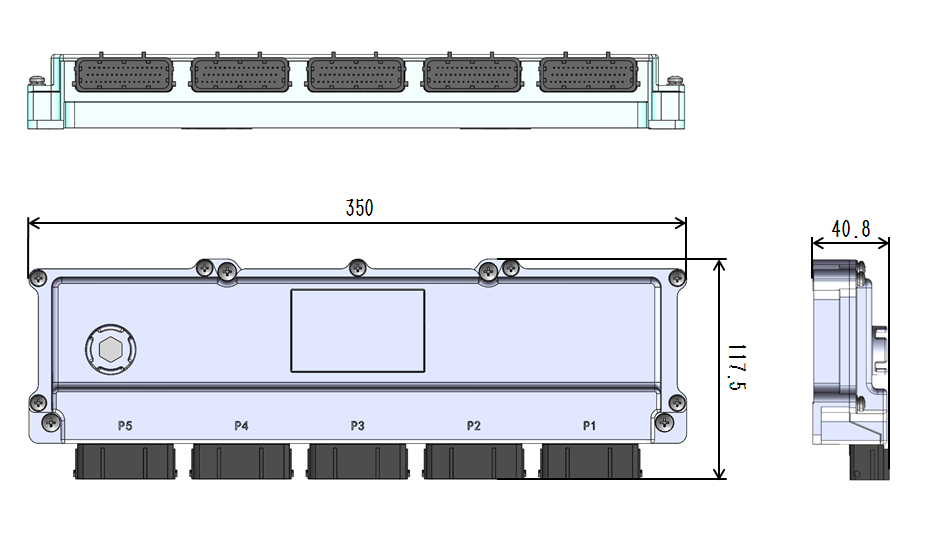

参考尺寸(长×宽×高) |
350×117.5×40.8mm |
参考重量 |
2kg |
接插件序号 |
P1 |
P2 |
P3 |
P4 |
P5 |
接插件示意图 |
|
||||

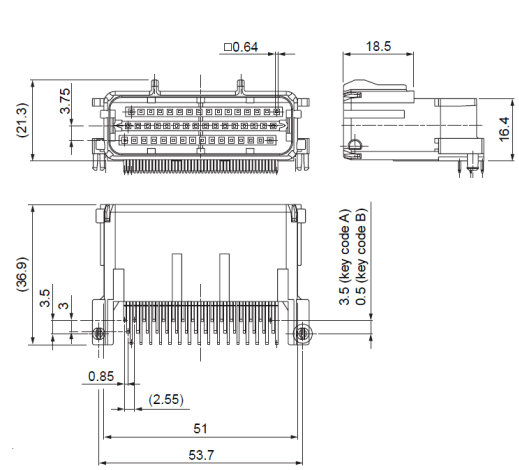

板端型号 |
S48B-ZROK-2A-R |
S48B-ZROK-2A-R |
S48B-ZROK-2A-R |
S48B-ZROK-2A-R |
S48B-ZROK-2A-R |

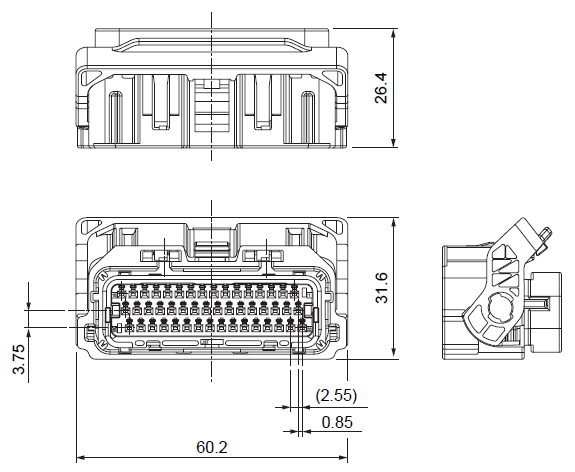

线束端型号 |
48ZRO-B-2A |
48ZRO-B-2A |
48ZRO-B-2A |
48ZRO-B-2A |
48ZRO-B-2A |
#1 |
V27 |
V75 |
V123 |
V171 |
V219 |
#2 |
V24 |
V72 |
V120 |
V168 |
V216 |
#3 |
V21 |
V69 |
V117 |
V165 |
V213 |
#4 |
V18 |
V66 |
V114 |
V162 |
V210 |
#5 |
V15 |
V63 |
V111 |
V159 |
V207 |
#6 |
V12 |
V60 |
V108 |
V156 |
V204 |
#7 |
V9 |
V57 |
V105 |
V153 |
V201 |
#8 |
V6 |
V54 |
V102 |
V150 |
V198 |
#9 |
V3 |
V51 |
V99 |
V147 |
V195 |
#10 |
V0 |
V48 |
V96 |
V144 |
V192 |
#11 |
/ |
V45 |
V93 |
V141 |
V189 |
#12 |
/ |
V42 |
V90 |
V138 |
V186 |
#13 |
/ |
V39 |
V87 |
V135 |
V183 |
#14 |
CAN1H |
V36 |
V84 |
V132 |
V180 |
#15 |
CAN0H |
V33 |
V81 |
V129 |
V177 |
#16 |
/ |
V30 |
V78 |
V126 |
V174 |
#17 |
V28 |
V76 |
V124 |
V172 |
V220 |
#18 |
V25 |
V73 |
V121 |
V169 |
V217 |
#19 |
V22 |
V70 |
V118 |
V166 |
V214 |
#20 |
V19 |
V67 |
V115 |
V163 |
V211 |
#21 |
V16 |
V64 |
V112 |
V160 |
V208 |
#22 |
V13 |
V61 |
V109 |
V157 |
V205 |
#23 |
V10 |
V58 |
V106 |
V154 |
V202 |
#24 |
V7 |
V55 |
V103 |
V151 |
V199 |
#25 |
V4 |
V52 |
V100 |
V148 |
V196 |
#26 |
V1 |
V49 |
V97 |
V145 |
V193 |
#27 |
/ |
V46 |
V94 |
V142 |
V190 |
#28 |
/ |
V43 |
V91 |
V139 |
V187 |
#29 |
CANSHD |
V40 |
V88 |
V136 |
V184 |
#30 |
CAN1L |
V37 |
V85 |
V133 |
V181 |
#31 |
CAN0L |
V34 |
V82 |
V130 |
V178 |
#32 |
/ |
V31 |
V79 |
V127 |
V175 |
#33 |
V29 |
V77 |
V125 |
V173 |
/ |
#34 |
V26 |
V74 |
V122 |
V170 |
V218 |
#35 |
V23 |
V71 |
V119 |
V167 |
V215 |
#36 |
V20 |
V68 |
V116 |
V164 |
V212 |
#37 |
V17 |
V65 |
V113 |
V161 |
V209 |
#38 |
V14 |
V62 |
V110 |
V158 |
V206 |
#39 |
V11 |
V59 |
V107 |
V155 |
V203 |
#40 |
V8 |
V56 |
V104 |
V152 |
V200 |
#41 |
V5 |
V53 |
V101 |
V149 |
V197 |
#42 |
V2 |
V50 |
V98 |
V146 |
V194 |
#43 |
/ |
V47 |
V95 |
V143 |
V191 |
#44 |
/ |
V44 |
V92 |
V140 |
V188 |
#45 |
/ |
V41 |
V89 |
V137 |
V185 |
#46 |
BAT- |
V38 |
V86 |
V134 |
V182 |
#47 |
BAT- |
V35 |
V83 |
V131 |
V179 |
#48 |
BAT+ |
V32 |
V80 |
V128 |
V176 |
