产品特点：
DC/DC变换器作为新能源汽车供电系统的关键部件，用于将纯电或燃料电池系统的高压直流电降压为低压直流输出，为低压散热风扇及其他负载提供电能，同时为低压蓄电池充电。在主控制器的控制下输出电压稳定、转换效率高，可靠性高等、同时具备输入过欠压、输出过欠压、输出短路、输入防反接、过温等保护功能。
智能灵活：
灵活配置，适应多种动力电池规格及应用方式
支持整车故障诊断，通讯方式：CAN
尺寸小，质量轻，灵活适应多种车型
输入、输出、通信，各端口之间相互隔离，更加安全可靠
全数字化控制系统，算法灵活，充分发挥功率电路性能
最大转换效率达95%
输入、输出自带保护电路
|
型号 |
SDL6-500-24 |
SDL9-500-24 |
SDL12-500-24 |
||
|
标称输入电压 |
500Vdc |
500Vdc |
500Vdc |
||
|
输入电压范围 |
250Vdc-750Vdc |
250Vdc-750Vdc |
250Vdc-750Vdc |
||
|
满功率输入电压范围 |
415Vdc-750Vdc |
415Vdc-750Vdc |
415Vdc-750Vdc |
||
|
最大输入电流 |
16A（415V输入满载） |
24A（415V输入满载） |
32A（415V输入满载） |
||
|
输入端放电时间 |
5min内电压下降≤60V |
5min内电压下降≤60V |
5min内电压下降≤60V |
||
|
低压输出 |
|||||
|
额定输出电压 |
27V |
27V |
27V |
||
|
额定功率点效率 |
≥95% |
≥95% |
≥95% |
||
|
额定输出电流 |
222.2A |
333.3A |
444.4A |
||
|
额定输出功率 |
6kW |
9kW |
12kW |
||
|
最大输出功率 |
6.6kW（峰值功率6min） |
9.9kW（峰值功率6min） |
13.2kW（峰值功率6min） |
||
|
输出电压纹波（峰峰值） |
≤500mV |
≤500mV |
≤500mV |
||
|
辅助电源 |
|||||
|
辅助电源范围 |
12-36V |
||||
|
保护 |
|||||
|
输入欠压保护 |
具备 |
||||
|
输入过压保护 |
具备 |
||||
|
输入过流保护 |
具备 |
||||
|
低压输出欠压保护 |
具备 |
||||
|
低压输出过压保护 |
具备 |
||||
|
低压输出过流保护 |
具备 |
||||
|
过温保护 |
具备 |
||||
|
输出短路保护 |
具备 |
||||
|
通讯故障保护 |
具备 |
||||
|
系统 |
|||||
|
防护等级 |
/ |
||||
|
通讯接口 |
CAN-BUS、支持UDS诊断、BootLoader |
||||
|
工作温度范围 |
-40～85℃ （环境温度） |
||||
|
存储温度范围 |
-40～105℃ （环境温度） |
||||
|
冷却方式 |
水冷 |
||||
|
参考标准 |
GB/T 24347，GB/T 18488，GB/T 18384，QC/T 413，QC/T 895，GB/T 18655，GB/T 17619 |
||||
|
机械 |
|||||
|

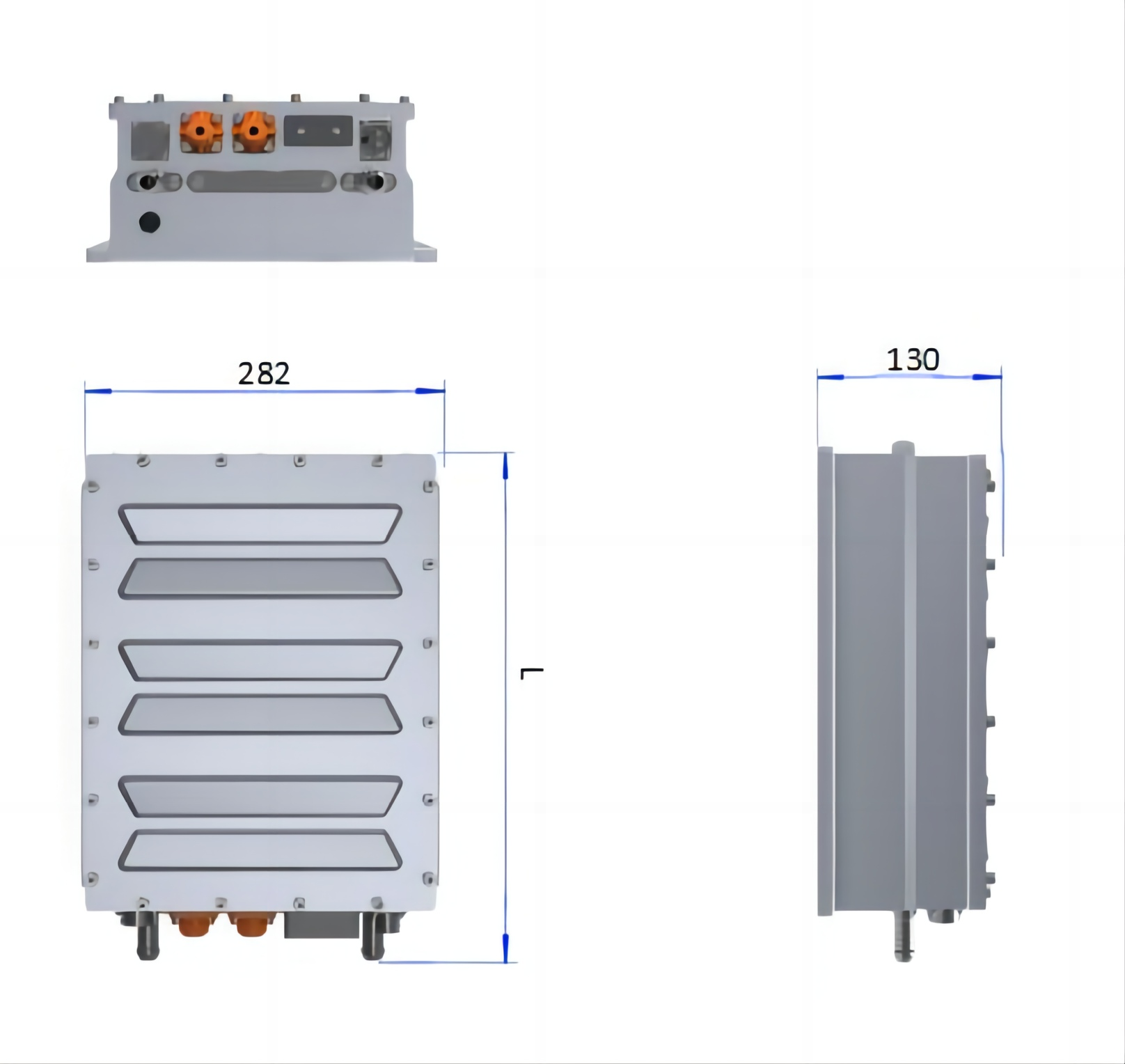

尺寸(长×宽×高) |
275×282×130 mm |
375×282×130 mm |
375×282×130 mm |
||
|
参考重量 |
10kg |
13kg |
16kg |
||
